随着国民经济的飞速发展、科学技术的不断进步,电力电缆现已广泛应用于农网和城网的建设之中。当前,为减少电缆敷设施工对城市道路交通的影响,改善市容、市貌,各城市都在积极改善其施工技术。以减少电缆故障发生,延长电缆使用寿命,提高电力系统供电可靠性。本文主要探讨电线电缆选择及敷设安装技术。在民用建筑供配电线路中,使用的导线主要有电线和电缆。电缆是一种特殊的导线,是将一根或数根绝缘导线组合成线芯,外面加上密闭的包扎层,如钢带、橡皮、塑料等加以保护。在各种电气设备中,导线在建筑内用量最 大、分布最广。
电线与电缆型号的选择
选用电线电缆时,要考虑用途、敷设条件及安全性等条件。

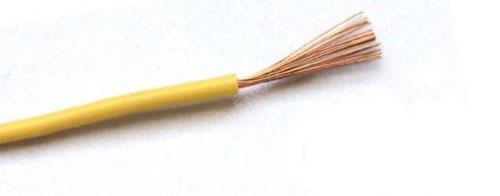

(1)电线型号 电线有裸导线和绝缘导线之分。裸导线型号有jl(tj)裸铝(铜)绞线、jl/g1a钢芯铝绞线等,常用于电杆、铁塔等架空线路。绝缘导线型号有bvr、blv、bvv和bv等。
(2)电缆型号 电缆型号有vlv、vv、yjv、wdza-yjy和nh-vv等。vlv(vv)型为聚氯乙烯绝缘、聚氯乙烯护套铝(铜)芯电力电缆,又称全塑电缆,常用于室内配电干线。
电线和电缆截面积的选择
根据电线和电缆所使用的环境条件,确定电线或电缆的型号后,正确选择电线和电缆的截面积是保障用电安全可靠必不可少的重要条件。选择时既要考虑安全性,还要考虑经济性。
主要从载流量、电压损失条件和机械强度三个方面来考虑:
(1)载流量法。载流量是指导线或电缆在长期连续负荷时,允许通过的电流值。
(2)电压损失条件。电压损失是指线路上的损失,线路越长引起的电压降也就越大,将会使线路末端的负载不能正常工作。
(3)机械强度。导线和电缆应有足够的机械强度,可避免在刮风、结冰或施工时被拉断,造成供电中断和其他事故的发生。
电缆敷设方式选择
电缆敷设方式要因地制宜,一般应根据电气设备位置、出线方式、地下水位高低及工艺设备布置等现场情况决定。主厂房内一般如下:
(1)凡引至集控室的控制电缆宜架空敷设。
(2)6kv电缆宜用隧道或排管敷设,地下水位较高处可架空或用排管敷设。
(3)380v电缆当两端设备落差在零米时,宜用隧道、沟或排管敷设;当一端设备在上,另一端设备在下时,可部分架空敷设;当地下水位较高时,宜架空电缆。
电力电缆线路路径选择
电力电缆线路要根据供电的需要,保证安全运行,便于维修,并充分考虑地面环境、土壤资料和地下各种道路设施的情况,以节约开支,便于施工等综合因素,确定一条经济合理的线路走向。具体要求如下:
(1)节省投资,尽量选择最短距离的路径。
(2)要结合远景规划选择电缆路径,尽量避开规划需要施工的地方。
(3)电缆路径尽量减少穿越各种管道、铁路和其他电力电缆的次数。在建筑物内,要尽量减少穿越墙壁和楼房地板的次数。
(4)为了保证电缆的安全运行不受环境因素的损害,不能让电缆受到外机械力、化学腐蚀、振动、地热等影响。
(5)道路的一侧设有排水沟、煤气管、主送水管、弱电线路等时,电力电缆应敷设在道路的另一侧。电缆路径勘测确定后,须经当地主管部门同意后,方可进行施工。
电缆敷设要求及展放方式
(1)直埋敷设的电缆应避开规划中建筑上层需要挖掘的地方,使电缆不致受损坏及腐蚀。直埋电缆必须采用铠装和防腐保护。在平面设计时,尽可能选择短而直的路径。
(2)采用混凝土管块或排管敷设时应设置人孔,电缆在分支、拐弯、集水井及地区高差较大的地方也应设置人孔井。人孔井的距离不大于50m。尽量避开和减少穿越地下管道(含热管道、上下水管道、煤气管道)、公路、铁路和通信电缆。
(3)对电缆敷设方式的选择,一般要从节省投资、施工方便及安全运行三个方面考虑。电缆直埋敷设施工最方便、造价最 低、散热较好,应优先选用。
(4)在确定电缆构筑物时,应该结合扩建规划,预留备用支架及孔眼。
